L'installation d'équipements sanitaires nécessitant de l'électricité dans une salle de bain est une opération délicate qui ne supporte aucune improvisation. Le branchement de la douche électrique, souvent appréciée pour sa capacité à fournir de l'eau chaude instantanément sans ballon de stockage, doit obéir à des règles de sécurité strictes, notamment la norme NF C 15-100 en France.
Dans cet article, nous allons explorer les étapes, les prérequis et les précautions indispensables pour réussir cette installation tout en garantissant la sécurité des occupants.
Comprendre les normes de sécurité pour la salle de bain
Avant même de toucher à un tournevis, il est impératif de comprendre que l'eau et l'électricité forment un duo dangereux. La norme NF C 15-100 définit des "volumes" dans la salle de bain pour réglementer où et comment les appareils électriques peuvent être installés.
- Volume 0 : L'intérieur de la baignoire ou du receveur de douche. Aucun appareil électrique n'est autorisé (sauf très basse tension 12V spécifique).
- Volume 1 : Au-dessus du volume 0 jusqu'à 2,25m. Seuls les chauffe-eaux instantanés ou à accumulation sont tolérés s'ils sont protégés contre les projections d'eau (IPX5).
- Volume 2 : Jusqu'à 60 cm autour du volume 1.
Pour le branchement de la douche électrique, l'appareil doit généralement être classé IP24 ou IP25 et raccordé directement à une sortie de câble (pas de prise de courant standard dans les volumes 1 et 2).
Préparation de l'installation électrique
Une installation correcte commence au tableau électrique. Le branchement de la douche électrique nécessite une ligne dédiée. Vous ne devez jamais repiquer l'alimentation sur un circuit existant (comme celui de l'éclairage ou des prises).
Le matériel nécessaire au tableau
Pour assurer la protection des personnes et du matériel, votre circuit doit comporter :
- Un interrupteur différentiel 30mA : De type AC ou A, il est obligatoire pour couper le courant en cas de fuite à la terre, protégeant ainsi contre l'électrocution.
- Un disjoncteur divisionnaire adapté : La puissance des douches électriques varie souvent entre 3kW et 9kW.
- Pour 3500W : Disjoncteur 16A, câble 2,5 mm².
- Pour 5500W : Disjoncteur 25A ou 32A, câble 4 mm² ou 6 mm².
- Pour 7500W et plus : Disjoncteur 40A, câble 6 mm² ou 10 mm².
Attention : Vérifiez toujours la puissance nominale de votre appareil pour dimensionner correctement la section des câbles. Un câble sous-dimensionné risque de surchauffer et de provoquer un incendie.
Les étapes pour réaliser le branchement de la douche électrique
Une fois le circuit tiré depuis le tableau jusqu'à l'emplacement de la douche, voici comment procéder au raccordement physique de l'appareil.
1. Coupure du courant
C'est la règle d'or. Coupez l'alimentation générale ou le disjoncteur concerné et vérifiez l'absence de tension à l'aide d'un vat (Vérificateur d'Absence de Tension).
2. Fixation de l'appareil
Marquez les points de fixation au mur. Assurez-vous que l'appareil est positionné assez haut pour que le flexible de douche soit utilisable, mais respectez les distances de sécurité. Percez (attention aux carreaux) et fixez solidement le boîtier.
3. Raccordement hydraulique
Avant de finaliser le branchement de la douche électrique, connectez l'arrivée d'eau froide. Il est crucial de s'assurer qu'il n'y a aucune fuite d'eau qui pourrait s'infiltrer dans la partie électrique une fois sous tension. Utilisez des joints neufs et du téflon si nécessaire.

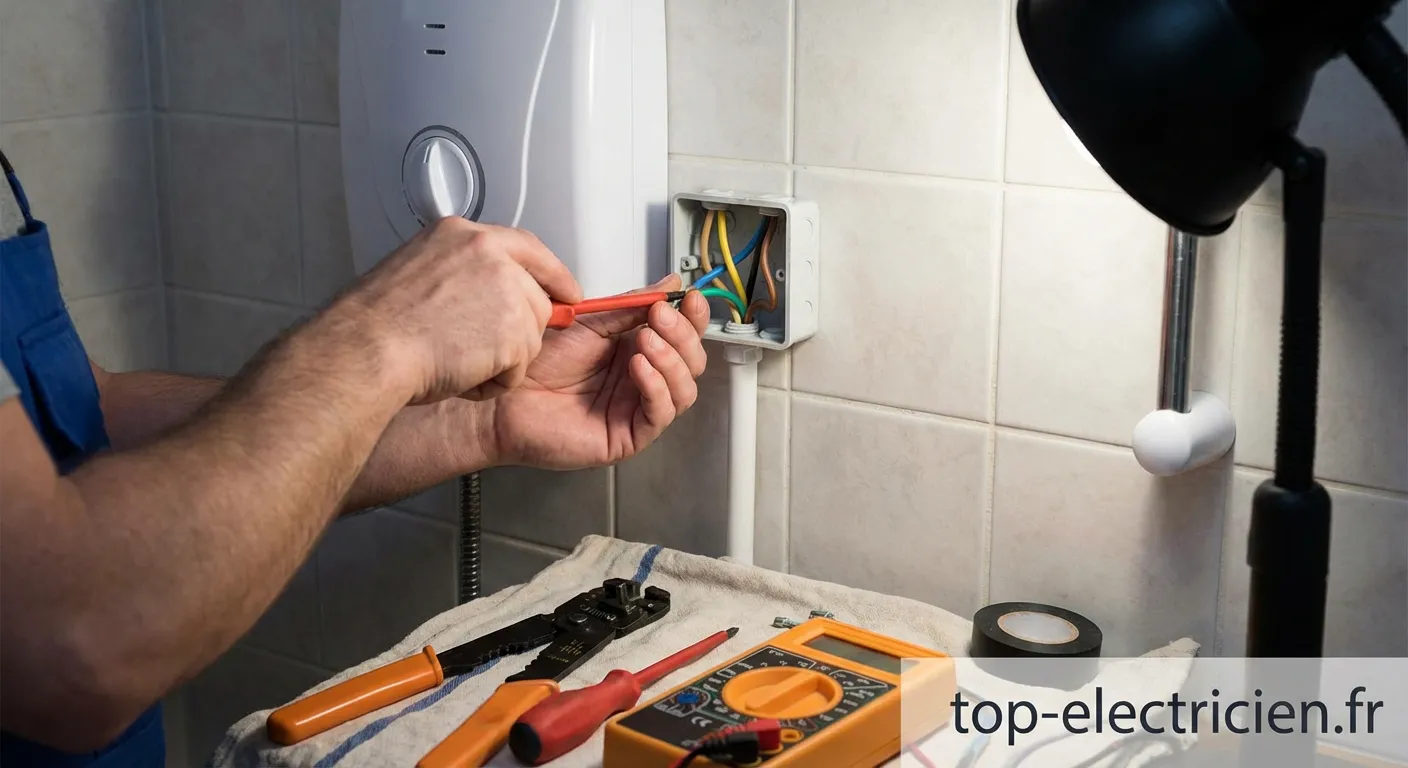

4. Raccordement électrique
Ouvrez le capot de la douche électrique pour accéder au bornier.
- Dénudez les fils avec soin.
- Insérez la Phase (rouge ou marron) dans la borne L.
- Insérez le Neutre (bleu) dans la borne N.
- Connectez impérativement la Terre (jaune/vert) à la borne prévue. Le branchement de la douche électrique sans mise à la terre est formellement interdit et mortel.
- Serrez fermement les vis du bornier pour éviter tout échauffement dû à un mauvais contact.
5. Mise en service
Refermez le capot de l'appareil en vérifiant l'étanchéité du joint. Avant de remettre le courant :
- Faites couler l'eau à travers l'appareil pour purger l'air (très important pour ne pas brûler la résistance).
- Une fois l'eau coulant régulièrement, rétablissez le courant au tableau.
- Testez les différents niveaux de température.
Erreurs courantes à éviter
Lors de la réalisation du branchement de la douche électrique, plusieurs erreurs peuvent compromettre l'installation :
- Oublier la liaison équipotentielle : Dans une salle de bain, toutes les masses métalliques (tuyaux, huisseries) doivent être reliées à la terre.
- Utiliser des dominos classiques : Préférez des bornes de raccordement automatiques (type Wago) ou les borniers intégrés, et assurez-vous que les connexions sont dans une boîte étanche si elles ne sont pas dans l'appareil.
- Négliger l'étanchéité : L'entrée du câble dans l'appareil doit être parfaitement étanche (presse-étoupe) pour éviter que l'humidité ne pénètre.
En résumé, installer ce type d'appareil demande de la méthode. Si la plomberie est souvent simple, la partie électrique exige une conformité totale aux normes pour éviter tout danger.
