Qu'est-ce qu'un rail DIN et son rôle dans le tableau électrique ?
Le rail DIN constitue l'épine dorsale de tout tableau électrique moderne. Cette barre métallique, généralement en acier galvanisé ou en aluminium, permet de fixer tous les dispositifs de protection et de commande : disjoncteurs, différentiels, contacteurs et autres modules.
Appelé également rail oméga ou rail TH35, il répond à la norme NF EN 60715 qui définit ses dimensions standardisées. Cette normalisation garantit la compatibilité universelle entre les appareillages de différentes marques.
Les dimensions standardisées des rails DIN
La dimension la plus courante reste le rail de 35 mm de largeur. Cette largeur standard permet d'accueillir la majorité des équipements électriques résidentiels et tertiaires. La profondeur varie généralement entre 7,5 mm et 15 mm selon les modèles.
Les rails DIN se déclinent en plusieurs longueurs :
- Courtes : 4 à 6 modules (adaptées aux petits tableaux)
- Moyennes : 8 à 13 modules (tableaux résidentiels standard)
- Longues : 18 modules et plus (installations tertiaires)
Important : Un module correspond à une largeur de 17,5 mm. Un disjoncteur monophasé standard occupe généralement 1 module.
Les différents types de rails DIN disponibles
Le rail DIN en acier galvanisé
Le rail DIN en acier galvanisé représente le choix le plus répandu pour les installations résidentielles. Son revêtement galvanisé lui confère une excellente résistance à la corrosion, essentielle dans les environnements humides.
Avantages :
- Durabilité exceptionnelle
- Résistance mécanique élevée
- Compatibilité universelle avec les appareillages
- Prix accessible
Le rail DIN en aluminium
Le rail DIN en aluminium séduit par sa légèreté et sa conductibilité thermique supérieure. Dans les installations générant beaucoup de chaleur, il favorise une meilleure dissipation thermique.
Cas d'utilisation recommandés :
- Tableaux électriques soumis à des charges thermiques importantes
- Environnements corrosifs (proximité marine)
- Installations nécessitant une mise à la terre optimisée
Les rails DIN avec découpe prédécoupée
Certains modèles proposent des découpes préformées permettant de séparer facilement les rails à la longueur souhaitée. Cette caractéristique simplifie grandement l'adaptation aux dimensions du coffret.
Comment choisir ses rails DIN pour tableau électrique : critères essentiels
1. Déterminer la capacité du tableau électrique
Avant de vous demander comment choisir ses rails DIN pour tableau électrique, évaluez d'abord vos besoins en modules. Comptez :
- Disjoncteurs divisionnaires : 1 module chacun
- Interrupteurs différentiels : 2 modules (type AC ou A)
- Disjoncteur de branchement : 2 à 3 modules
- Contacteurs : 1 à 2 modules
- Parafoudres : 1 à 3 modules
Conseil : Prévoyez toujours 20% de modules libres pour des extensions futures.
2. Vérifier la compatibilité avec le coffret
Tous les coffrets électriques n'accueillent pas les mêmes configurations de rails. Vérifiez :
- L'entraxe : distance entre les points de fixation (généralement 125 mm ou 150 mm)
- La profondeur du coffret : certains rails demandent plus d'espace
- Le nombre de rangées : simple ou double rangée
3. Choisir selon les normes en vigueur
La norme NF C 15-100 impose des exigences strictes concernant les tableaux électriques. Les rails DIN doivent répondre à la norme NF EN 60715 qui garantit :
- Des dimensions précises et constantes
- Une résistance mécanique suffisante
- Une compatibilité avec tous les appareillages normés
4. Considérer la qualité du rail DIN
Un rail DIN de qualité se reconnaît à :
- Une finition régulière sans bavures
- Une épaisseur de métal suffisante (minimum 1 mm)
- Des trous de fixation correctement alignés
- Un marquage normatif visible
Attention : Évitez les rails trop fins qui peuvent se déformer sous le poids des appareillages.
Installation et fixation des rails DIN
Les méthodes de fixation
La fixation des rails DIN dans le tableau électrique peut se faire de plusieurs manières :
Fixation par vis :
- La plus sécurisée et permanente
- Nécessite un perçage précis
- Recommandée pour les installations définitives
Fixation par clips :
- Rapide et sans outillage
- Permet des ajustements ultérieurs
- Idéale pour les configurations évolutives
Fixation par écrous à griffes :
- Excellente tenue mécanique
- Facilité de démontage
- Adaptée aux rails pré-percés

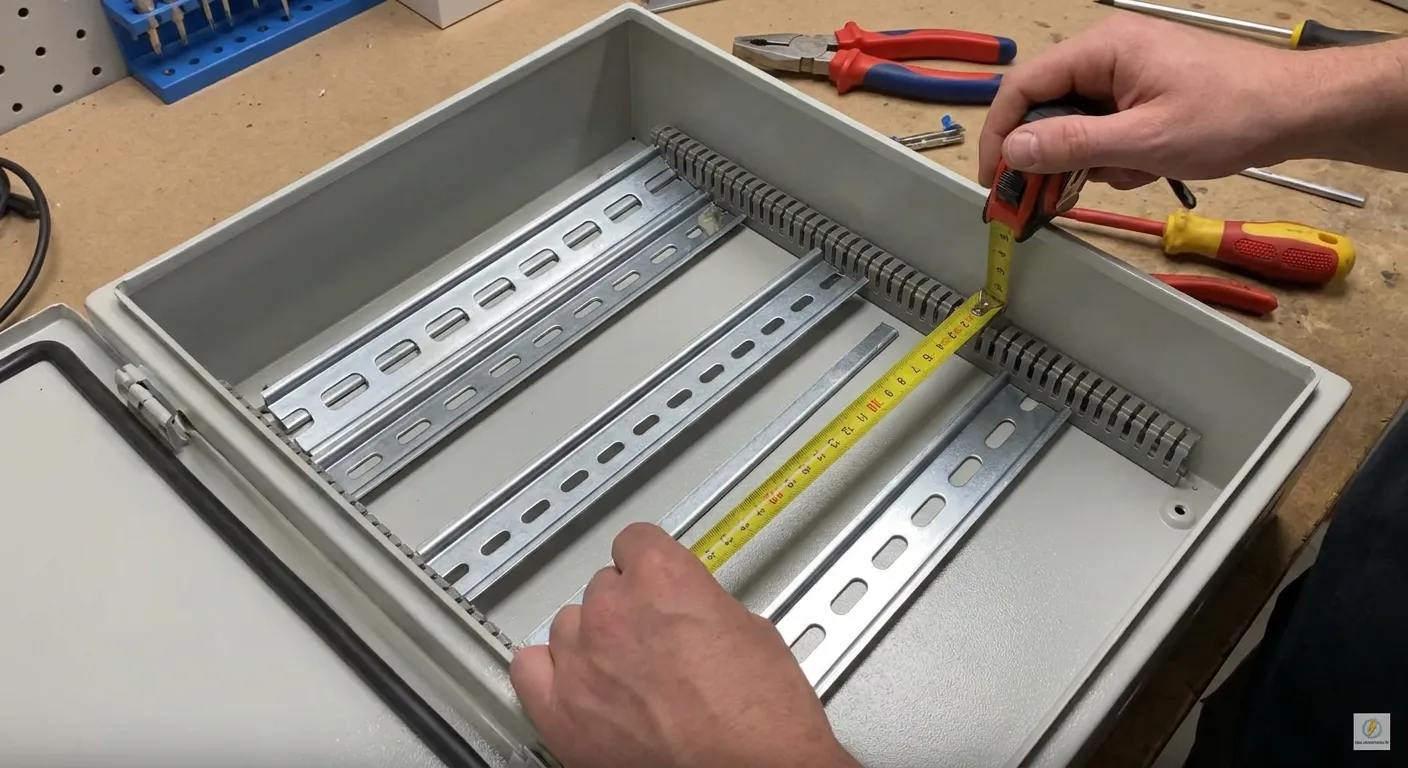

L'espacement entre les rangées
Respectez un espacement de 125 mm minimum entre deux rangées de rails DIN. Cette distance permet :
- Un câblage aisé
- Une dissipation thermique efficace
- Un accès facilité aux bornes de connexion
Erreurs à éviter lors du choix des rails DIN
Sous-estimer la capacité nécessaire
Nombreux sont ceux qui, cherchant comment choisir ses rails DIN pour tableau électrique, sous-estiment leurs besoins réels. Résultat : un tableau saturé impossible à faire évoluer.
Solution : Optez pour un tableau avec au moins 20% de capacité supplémentaire.
Négliger la qualité au profit du prix
Un rail DIN bas de gamme peut engendrer :
- Des déformations sous le poids des équipements
- Une mauvaise tenue des dispositifs
- Des problèmes de contact électrique
- Un vieillissement prématuré
Ignorer les contraintes environnementales
Dans un local humide ou poussiéreux, privilégiez :
- Des rails DIN galvanisés de qualité supérieure
- Une protection contre la corrosion
- Une ventilation adaptée du coffret
Budget et rapport qualité-prix
Le prix d'un rail DIN varie généralement entre :
- 5 à 15 € pour un rail basique de 8-12 modules
- 15 à 30 € pour un rail de qualité supérieure ou longue durée
- 30 à 50 € pour des modèles spécifiques ou avec accessoires intégrés
Recommandation : Pour une installation durable, privilégiez les marques reconnues (Legrand, Schneider Electric, Hager, ABB) qui garantissent une conformité totale aux normes.
Tableau comparatif des rails DIN selon l'usage
| Type d'installation | Rail recommandé | Longueur conseillée | Particularités |
|---|---|---|---|
| Résidentiel standard | Acier galvanisé | 8-13 modules | Rapport qualité-prix optimal |
| Résidentiel haut de gamme | Aluminium | 13-18 modules | Meilleure dissipation thermique |
| Local professionnel | Acier renforcé | 18+ modules | Résistance mécanique supérieure |
| Environnement humide | Aluminium traité | Selon besoins | Anti-corrosion |
Conseils pratiques pour l'achat
Lors de l'achat de vos rails DIN, vérifiez :
- La présence du marquage normatif (NF EN 60715)
- L'absence de défauts visuels (bavures, déformations)
- La compatibilité avec votre coffret (entraxe, profondeur)
- Les accessoires fournis (vis, écrous, clips)
- La garantie du fabricant
Astuce : Achetez toujours quelques modules supplémentaires. L'ajout d'un disjoncteur ou d'un module domotique se fait souvent après coup.
