Installer un espace de détente chez soi nécessite une expertise technique rigoureuse. Savoir comment créer un circuit électrique pour spa ou jacuzzi est indispensable afin de prévenir tout risque d'électrocution et d'incendie dans un environnement particulièrement humide.
Les prérequis techniques et la norme NF C 15-100
L'association de l'eau et du courant électrique impose le strict respect de la norme NF C 15-100. Cette réglementation définit des volumes de sécurité spécifiques autour du bassin :
- Volume 0 : L'intérieur immédiat de la cuve, où aucun appareil électrique sous tension 230V n'est toléré.
- Volume 1 : L'espace situé jusqu'à 2 mètres du bord extérieur de la cuve et 2,5 mètres de hauteur. Seuls les matériels basse tension (TBTS 12V) y sont admis.
- Volume 2 : La zone comprise entre 2 et 3 mètres du spa, exigeant un indice de protection minimal IPX5 pour le matériel extérieur.
Choisir la bonne alimentation : monophasé ou triphasé
La puissance d'un bain à remous varie généralement entre 3 kW et plus de 10 kW selon le nombre de pompes de massage, de blowers et la capacité de la résistance de chauffage. Comprendre comment créer un circuit électrique pour spa ou jacuzzi implique d'évaluer votre tableau électrique principal :
- Alimentation monophasée (230V) : Convient aux spas compacts ou gonflables ne dépassant pas 32 ampères.
- Alimentation triphasée (400V) : Indispensable pour les grands spas de nage ou les modèles équipés de multiples pompes fonctionnant simultanément avec le réchauffeur.
Les composants obligatoires du circuit électrique
Pour concevoir une alimentation dédiée et autonome, plusieurs équipements de protection modulaire doivent être intégrés dans votre tableau de répartition :
- L'interrupteur différentiel à haute sensibilité : Un modèle 30 mA de type A ou F (anciennement Hpi) est requis pour détecter les courants de fuite résiduels et protéger les utilisateurs.
- Le disjoncteur divisionnaire : Calibré en fonction de la puissance absorbée (couramment 16A, 20A ou 32A avec courbe C ou D pour absorber le pic de démarrage des moteurs).
- L'interrupteur sectionneur de proximité : Placardé à l'extérieur des volumes 0 et 1 mais visible depuis le spa, cet organe de coupure d'urgence étanche (IP65) permet d'isoler l'installation instantanément pour la maintenance ou en cas de danger.
Dimensionnement des câbles et cheminement sécurisé
La section du câble dépend directement de la distance séparant le tableau électrique principal de votre équipement :
- Pour une ligne jusqu'à 15 mètres sous 32A, un câble en cuivre de section 3G6 mm² est généralement préconisé.
- Pour une distance supérieure à 20 mètres, il est impératif d'opter pour du 3G10 mm² afin d'éviter les chutes de tension préjudiciables aux moteurs.
- Utilisez impérativement un câble de type U-1000 R2V sous gaine TPC rouge enterrée à au moins 60 cm de profondeur avec un grillage avertisseur si le tracé passe par le jardin.
Avertissement de sécurité : Toute liaison équipotentielle supplémentaire (liaison à la terre des pièces métalliques accessibles) doit être méticuleusement reliée au bornier de terre de votre logement.
Étapes de mise en service et raccordement
Lorsque vous maîtrisez comment créer un circuit électrique pour spa ou jacuzzi, procédez au raccordement selon un protocole méthodique :
- Coupez systématiquement l'alimentation générale avant toute intervention.

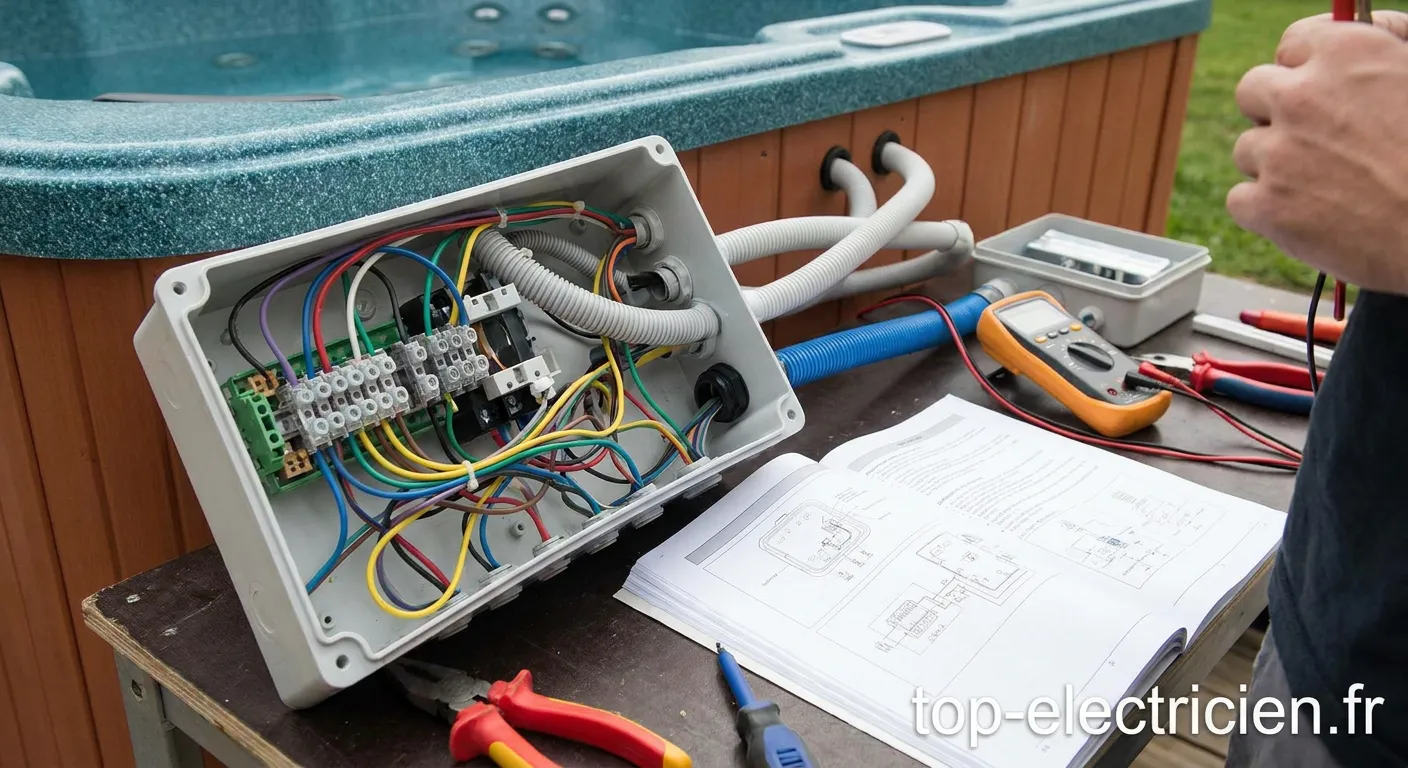

- Tirez la ligne dédiée sans coupure intermédiaire jusqu'au boîtier de contrôle du spa.
- Raccordez la phase, le neutre et la terre sur le bornier prévu dans le pack électronique (balboa ou gecko).
- Vérifiez la continuité de la terre et la valeur de la prise de terre avec un mesureur adapté.
- Réalisez un test de déclenchement du différentiel grâce au bouton de test mécanique avant la première mise en eau.
