Pourquoi installer un compteur électrique divisionnaire ?
Un compteur électrique divisionnaire, aussi appelé sous-compteur, est un appareil modulaire qui se place dans le tableau électrique. Son rôle n'est pas de remplacer le compteur principal de votre fournisseur d'énergie, mais de mesurer la consommation électrique d'un circuit spécifique. Les raisons d'en installer un sont multiples :
- Location : Pour une chambre ou un studio loué au sein de votre logement, cela permet de facturer précisément l'électricité consommée par le locataire.
- Suivi des consommations : Idéal pour surveiller l'énergie utilisée par des équipements énergivores comme une pompe à chaleur, un chauffe-eau, ou une borne de recharge pour véhicule électrique.
- Répartition des charges : Dans une colocation ou pour un atelier professionnel à domicile, il assure une répartition équitable des frais d'électricité.
Savoir comment installer un compteur électrique divisionnaire vous donne donc une maîtrise fine de vos dépenses énergétiques.
Prérequis : Normes et sécurité avant tout
Avant de commencer, la sécurité est primordiale. Toute intervention sur un tableau électrique doit se faire hors tension. Assurez-vous de couper le disjoncteur général et de vérifier l'absence de tension à l'aide d'un multimètre ou d'un vérificateur d'absence de tension (VAT).
L'installation doit respecter la norme NF C 15-100 qui régit les installations électriques en basse tension en France. Le compteur divisionnaire doit être protégé en amont par un disjoncteur.
Outils nécessaires :
- Un jeu de tournevis d'électricien isolés
- Une pince à dénuder
- Une pince coupante
- Un multimètre
- Le compteur divisionnaire et les fils électriques de section adaptée (généralement 2,5 mm² pour 16A ou 20A).
Comment installer un compteur électrique divisionnaire : Le guide
L'installation se fait directement dans votre tableau électrique. Assurez-vous d'avoir suffisamment d'espace sur un rail DIN. Si ce n'est pas le cas, l'ajout d'un petit tableau électrique secondaire peut être nécessaire.
Étape 1 : Couper l'alimentation générale
C'est l'étape la plus importante. Abaissez le disjoncteur d'abonné (le disjoncteur principal) pour mettre toute votre installation hors tension. Vérifiez ensuite avec votre multimètre ou VAT l'absence de courant au niveau des bornes du disjoncteur du circuit concerné.
Étape 2 : Repérer et déconnecter le circuit à mesurer
Identifiez le disjoncteur du circuit dont vous souhaitez mesurer la consommation (par exemple, "prises chambre locataire" ou "borne VE"). Dévissez la borne de sortie de la phase (fil rouge, noir ou marron) et du neutre (fil bleu) de ce disjoncteur.
Étape 3 : Installer le compteur divisionnaire

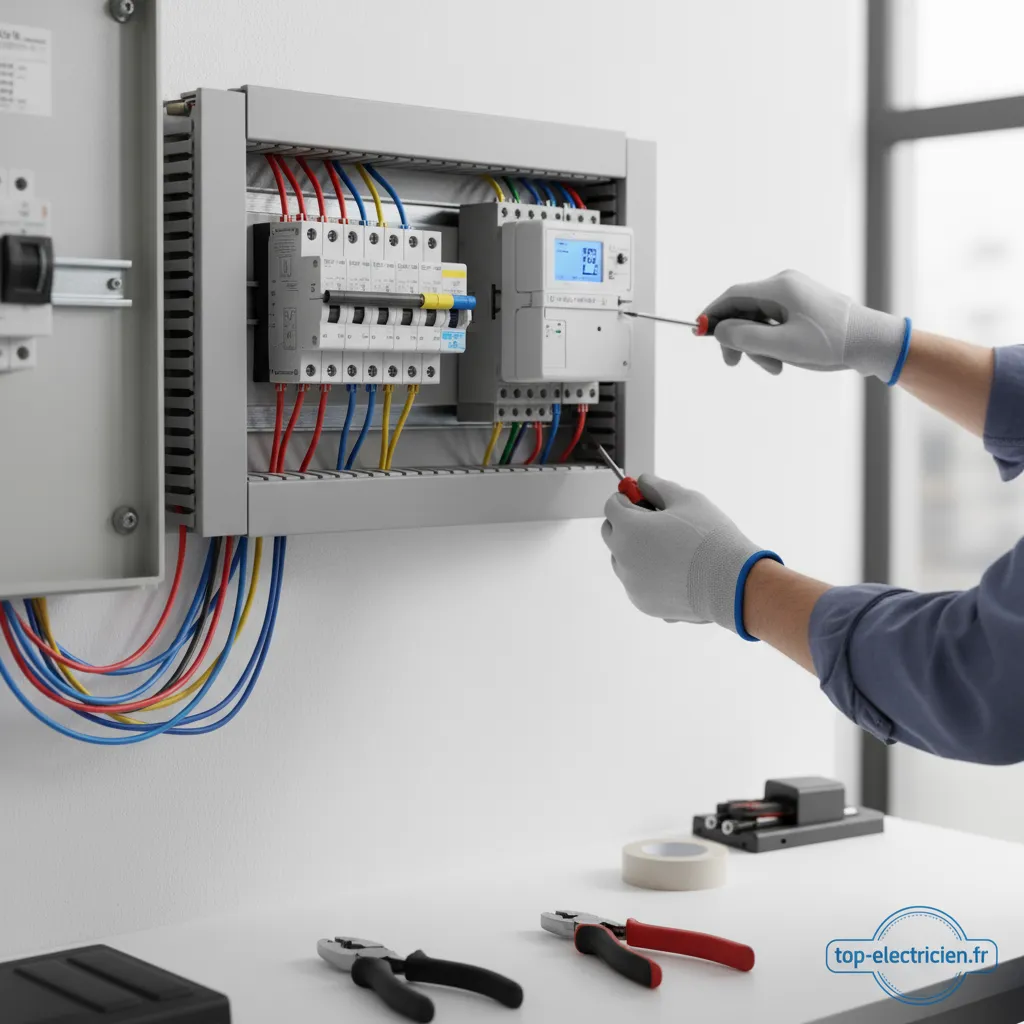

Clipsez simplement votre nouveau compteur divisionnaire sur un rail DIN libre de votre tableau, de préférence à côté du disjoncteur du circuit à mesurer pour faciliter le câblage.
Étape 4 : Le raccordement électrique
C'est le cœur de l'opération pour comprendre comment installer un compteur électrique divisionnaire. Le compteur possède 4 bornes : 2 pour l'entrée (en amont) et 2 pour la sortie (en aval).
- Alimentation du compteur (entrée) : Prenez deux nouveaux morceaux de fil (une phase et un neutre) de même section que ceux du circuit. Connectez la phase de la sortie du disjoncteur principal à la borne d'entrée de phase du compteur divisionnaire (souvent notée "1" ou "L in"). Faites de même avec le neutre, de la sortie du disjoncteur principal à la borne d'entrée neutre du compteur (notée "3" ou "N in").
- Raccordement du circuit mesuré (sortie) : Prenez le fil de phase que vous aviez déconnecté du disjoncteur à l'étape 2 et branchez-le sur la borne de sortie de phase du compteur divisionnaire (notée "2" ou "L out"). Faites de même avec le fil neutre sur la borne de sortie neutre ("4" ou "N out").
En résumé : le courant passe désormais par le disjoncteur de protection, entre dans le compteur divisionnaire pour être mesuré, puis en sort pour alimenter le circuit.
Étape 5 : Vérification et mise en service
Une fois tous les branchements effectués, vérifiez le serrage de toutes les bornes. Un mauvais serrage peut provoquer des échauffements et des risques d'incendie. Remettez le capot de votre tableau électrique. Vous pouvez maintenant réarmer le disjoncteur général, puis le disjoncteur divisionnaire protégeant le circuit. L'écran du compteur divisionnaire doit s'allumer et commencer à enregistrer la consommation.
