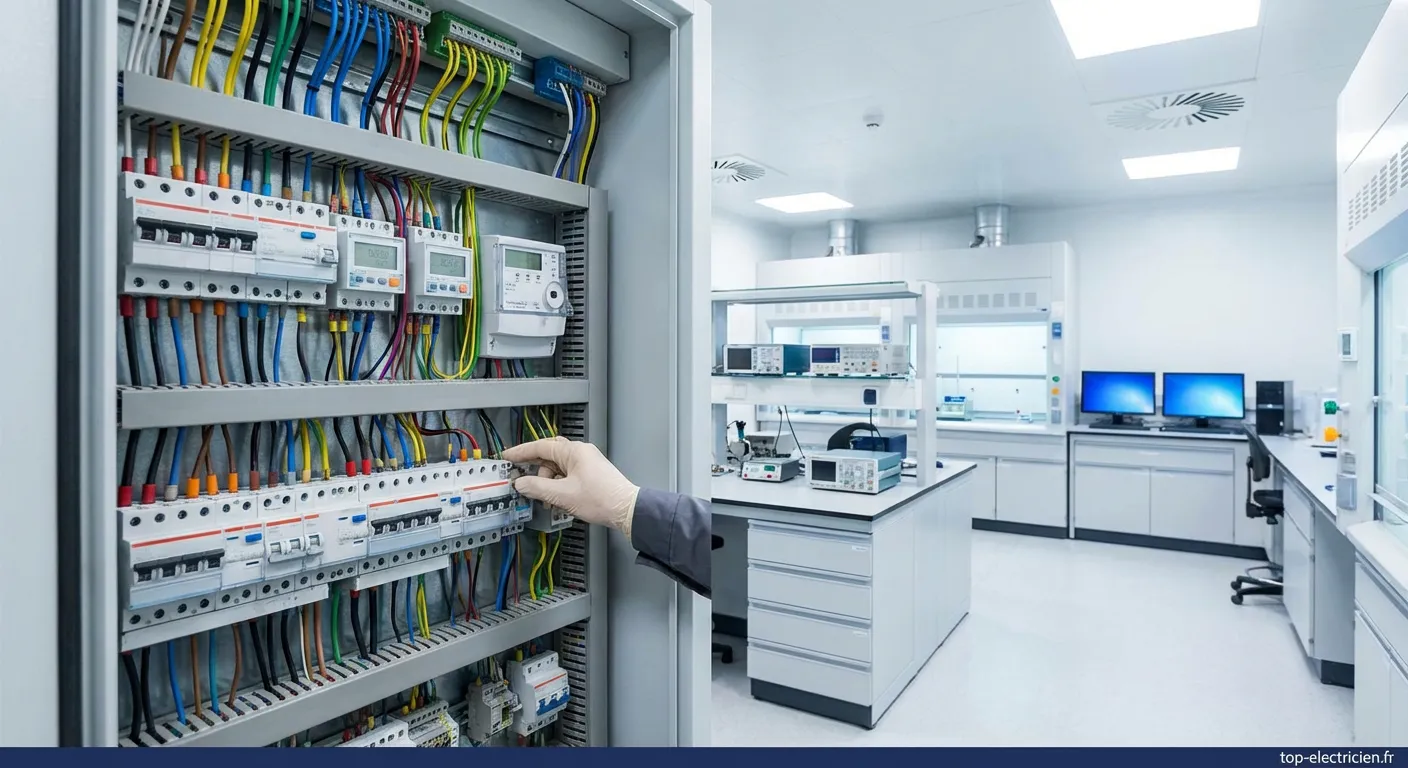

Exigences spécifiques des laboratoires
Les laboratoires présentent des contraintes électriques uniques qui diffèrent considérablement des installations résidentielles ou tertiaires classiques. Les installations électriques pour laboratoires doivent répondre à des critères stricts de sécurité, de fiabilité et de précision.
Environnements à risques particuliers
Les laboratoires manipulent souvent des substances dangereuses : solvants inflammables, gaz combustibles, produits chimiques corrosifs. Ces environnements nécessitent :
- Des matériels antidéflagrants conformes à la directive ATEX dans les zones à risque d'explosion
- Une ventilation adéquate avec extraction électrique performante
- Des dispositifs de coupure d'urgence accessibles et clairement identifiés
- Un éclairage de sécurité autonome pour les évacuations
Équipements sensibles et alimentation de qualité
Les appareils de laboratoire modernes exigent une qualité d'alimentation irréprochable :
| Équipement | Exigence électrique |
|---|---|
| Spectromètres | Stabilité ±1% en tension |
| Centrifugeuses | Puissance crête élevée |
| Autoclaves | Circuit dédié 400V |
| Incubateurs | Alimentation sans interruption |
Normes et réglementations applicables
La norme NF C 15-100
Cette norme fondamentale encadre toutes les installations électriques pour laboratoires. Elle impose notamment :
- Des dispositifs différentiels 30mA pour tous les circuits
- Un indice de protection minimum IP 44 dans les zones humides
- Des canalisations électriques adaptées aux produits chimiques
- Des distances de sécurité avec les canalisations de gaz
"La conformité à la norme NF C 15-100 n'est pas une option mais une obligation légale pour tout laboratoire professionnel." - Guide UTE C 15-105
Réglementations spécifiques aux laboratoires
Les laboratoires doivent également respecter :
- Le code du travail (articles R.4216-1 et suivants)
- Les arrêtés relatifs aux établissements recevant du public (ERP)
- Les règles ICPE pour les laboratoires classés Seveso
- Les directives européennes sur la sécurité des machines
Conception d'une installation électrique de laboratoire
Phase d'étude préliminaire
La conception commence par une analyse approfondie des besoins :
- Inventaire des équipements : puissance, nature de la charge, sensibilité
- Classification des zones : zones sèches, humides, à risque d'explosion
- Besoins en alimentation : mono ou triphasé, qualité requise
- Flexibilité future : extensibilité, modularité
Architecture électrique typique
Une installation performante comprend généralement :
Tableau général basse tension (TGBT)
├── Départ éclairage normal
├── Départ éclairage de sécurité
├── Départ prises de courant usage général
├── Départ équipements spécifiques
│ ├── Circuit ventilations
│ ├── Circuit hottes
│ └── Circuit équipements de sécurité
└── Départ ASI (Alimentation Sans Interruption)
Dispositifs de protection essentiels
- Disjoncteurs différentiels de type A pour les circuits avec composants électroniques
- Parafoudres obligatoires en tête d'installation
- Inverseurs de source pour les alimentations de secours
- Dispositifs de coupure d'urgence type "arrêt d'urgence"
Sécurité électrique en laboratoire
Mise à la terre et équipotentialité
La sécurité des personnels repose sur :
- Une prise de terre de valeur adaptée (< 100Ω généralement)
- Une liaison équipotentielle de tous les éléments conducteurs
- Des conducteurs de protection dimensionnés selon la section des phases
Schémas de liaison à la terre
Le régime IT est souvent privilégié dans les laboratoires car il permet :
- De maintenir l'exploitation lors du premier défaut
- Une sécurité maximale des personnels
- Une surveillance permanente de l'isolement
Contrôles et vérifications périodiques
| Type de contrôle | Périodicité | Documents de référence |
|---|---|---|
| Vérification initiale | À la mise en service | Consuel |
| Vérifications périodiques | Annuelle | NF C 15-100 |
| Mesure de prise de terre | Semestrielle | NF C 15-100 |
| Dispositifs différentiels | Annuelle | NFC 61-420 |
Alimentation de secours et continuité de service
Onduleurs et alimentations sans interruption
Certains équipements de laboratoire nécessitent une continuité absolue :
- Freezers ultra-basse température (-80°C)
- Réacteurs sous atmosphère contrôlée
- Systèmes de ventilation de sécurité
- Équipements de surveillance continue
L'onduleur doit être dimensionné avec une autonomie suffisante pour permettre :
- La sauvegarde des données en cours
- La mise en sécurité des expériences
- L'arrêt ordonné des équipements
Groupes électrogènes de secours
Pour les laboratoires critiques, un groupe électrogène assure :
- Une autonomie prolongée (plusieurs heures)
- La alimentation des circuits essentiels uniquement
- Un démarrage automatique (< 10 secondes)
Maintenance préventive
Programme de maintenance recommandé
Une maintenance rigoureuse des installations électriques pour laboratoires comprend :
- Visites mensuelles : contrôle visuel, vérification des dispositifs de sécurité
- Interventions trimestrielles : tests des différentiels, vérification des serrages
- Maintenance annuelle : thermographie infrarouge, mesures approfondies
- Révisions quinquennales : contrôle complet du tableau, remplacement des composants usés
Documentation obligatoire
Toute installation doit disposer :
- D'un schéma unifilaire à jour
- Des rapports de vérification
- D'un registre de maintenance
- Des consignes de sécurité affichées
