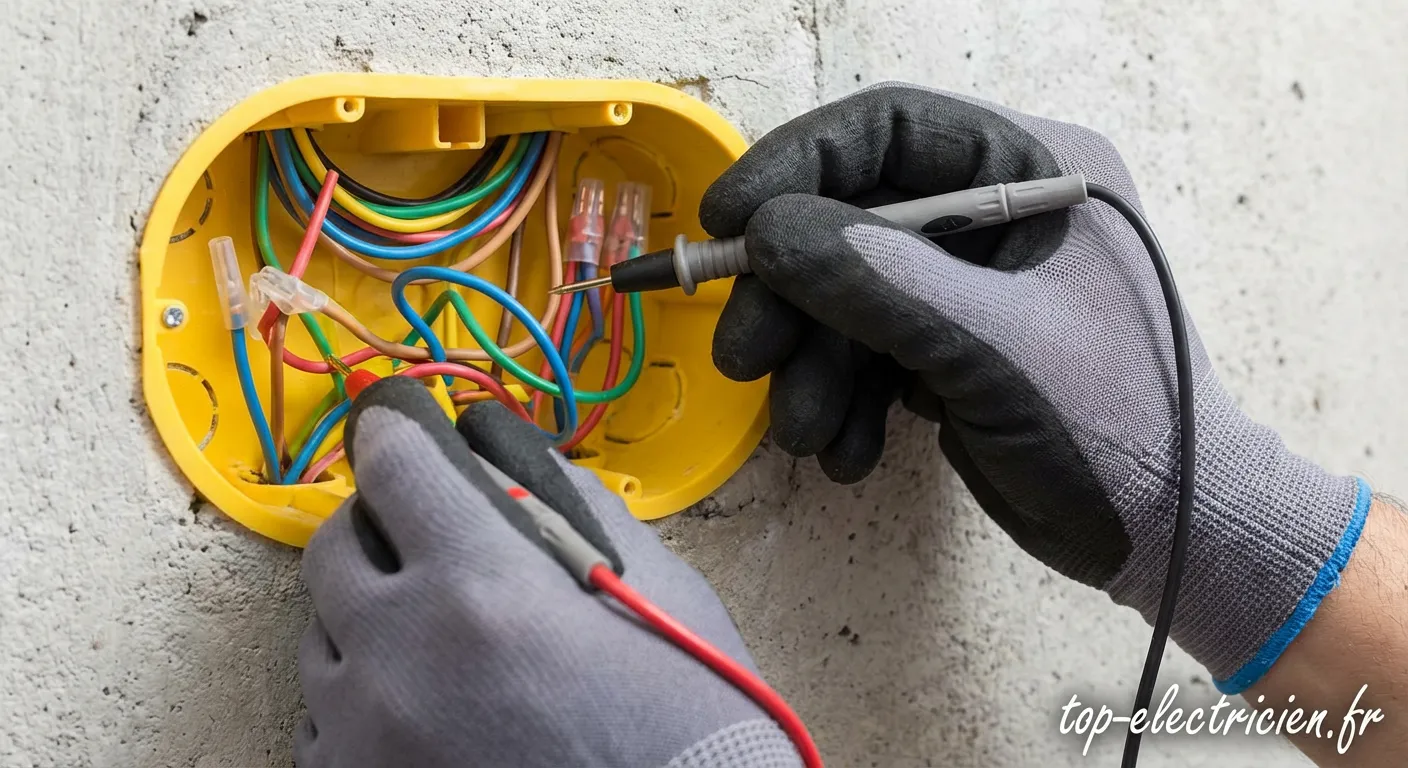

Pourquoi tester vos boîtes de dérivation ?
Les boîtes de dérivation électriques constituent le cœur nerveux de votre installation électrique. Elles permettent de répartir l'alimentation électrique vers différents circuits tout en assurant la protection des connexions.
L'importance du contrôle régulier
Un test des boîtes de dérivation électriques permet :
- Détecter les connexions desserrées qui peuvent provoquer des étincelles
- Identifier les surchauffes pouvant entraîner des incendies
- Vérifier l'étanchéité contre l'humidité et la poussière
- Contrôler la conformité aux normes NF C 15-100
Selon les statistiques de sécurité incendie, environ 30% des incidents d'origine électrique proviennent de connexions défectueuses dans les boîtes de jonction.
Les signaux d'alerte
Plusieurs indicateurs doivent vous alerter :
- Disjonctions fréquentes sans raison apparente
- Odeurs inhabituelles type plastique brûlé près des prises
- Points chauds détectables au toucher (attention danger)
- Traces noires ou brûlures sur le coffret
"Une vérification préventive coûte toujours moins cher qu'une réparation après sinistre" - Normes européennes ELEC-Qualif
Méthodologie du test professionnel
Équipements nécessaires
Pour réaliser un test des boîtes de dérivation efficace, vous aurez besoin :
- Multimètre numérique calibré (catégorie III minimum)
- Détecteur thermique infrarouge pour identifier les points chauds
- Tournevis testeur certifié VDE (Verband Deutscher Elektrotechniker)
- Caméra d'inspection endoscopique si nécessaire
Procédure pas à pas
Étape 1 : Préparation sécurisée
Avant tout intervention, coupez l'alimentation générale au disjoncteur principal.
Consignez l'intervention pour éviter toute mise sous tension accidentelle par un tiers.
Étape 2 : Inspection visuelle approfondie
Examinez minutieusement chaque élément :
| Élément | Point de contrôle | Critère acceptable |
|---|---|---|
| Couvercle | Intégrité physique | Aucune fissure visible |
| Joints | État du joint | Souple et continu |
| Borniers | Serrage | Vis bloquées fermement |
| Conducteurs | Isolation | Aucune partie cuivrée visible |
Étape 3 : Tests électriques
Effectuez ensuite les mesures techniques :
Test continuité
Placez votre multimètre en mode continuité (sonnerie) et vérifiez que chaque conducteur assure la liaison entre bornes sans rupture.
Mesure résistance d'isolement
Avec un mégohmmètre, mesurez entre phase/terre et neutre/terre :
- Valeur minimale acceptable : 500 MΩ en BT (Basse Tension)
- Tension test : 500V DC minimum selon norme IEC 60364-6
Test thermique sous charge
Rétablissez l'alimentation temporairement pendant fonctionnement normal et utilisez la caméra thermique :
"Un écart supérieur à 10°C par rapport à température ambiante signale un problème potentiel" - Guide technique consuel
Fréquence recommandée des contrôles
Selon le type d'installation
Logement individuel neuf ou rénové
- Premier contrôle : avant réception travaux (consuel obligatoire)
- Contrôles périodiques : tous les 10 ans maximum
- Surveillance continue par particulier recommandée annuellement via inspection visuelle simple.
Bâtiments collectifs professionnels
Les ERP (Établissements Recevant du Public) ont obligations réglementaires plus strictes:
- Visites semestrielles imposées selon arrêté préfectoral type
- Comptes-rendus archivés obligatoires pendant durée vie bâtiment,
- Techniciens agréés uniquement autorisés intervenir,
- Matériel certifié NF Electricité indispensable.
Non-conformités fréquentes rencontrées
Durant mes années terrain,j'ai identifié problèmes récurrents lors tests:
Problème n°1: Surcharge circuits
distribution incorrecte alimentations provoque échauffements anormaux.Lorsqu'un circuit dépasse calibrage disjoncteur,vous risquez rupture prématurée isolant conducteur(dommages irréversibles).
Solution proposée:rééquilibrage phases selon puissance installée .Consultez schéma unifilaire tableau origine avant modifications .
Problème n°2 : Dilatation matériaux différence coefficients théta K
métaux铜-alu provoquent desserrage naturel temps.Ceux-ci nécessitent resserrage manuel régulier特别注意). Chaque matériau possède coefficient propre dilatation.Pour éviter ce phénomène utiliser dominelles bimétal adaptées.
