Comprendre les normes pour le branchement du four électrique
Avant de commencer, il est impératif de connaître la norme qui régit les installations électriques en France : la NF C 15-100. Pour un four, cette norme impose la création d'un circuit électrique dédié.
Les exigences du circuit dédié
Le circuit pour votre four doit impérativement comporter les éléments suivants :
- Un disjoncteur divisionnaire de 20 A maximum sur votre tableau électrique. Il protégera le circuit contre les surcharges et les courts-circuits.
- Des fils conducteurs d'une section de 2,5 mm² minimum. Une section plus faible pourrait entraîner une surchauffe et un risque d'incendie.
- Une prise de courant de type 16A avec terre ou, plus couramment, une sortie de câble. L'utilisation d'une multiprise est formellement interdite pour le branchement du four électrique.
Le respect de ces points est non négociable pour assurer la sécurité de votre installation électrique.
Le matériel nécessaire pour une installation réussie
Pour mener à bien le raccordement de votre four, assurez-vous de disposer des outils et du matériel adéquats :
- Outils : Un tournevis d'électricien (isolé), une pince à dénuder, une pince coupante, et un multimètre ou un vérificateur d'absence de tension (VAT).
- Matériel : Une sortie de câble, des connecteurs type Wago ou un bornier à vis (domino), et bien sûr, le câble d'alimentation du four si celui-ci n'est pas fourni.
Guide pas à pas : réaliser le branchement du four électrique
Une fois les normes comprises et le matériel réuni, vous pouvez procéder à l'installation. La sécurité reste le maître-mot tout au long du processus.
Étape 1 : Mettre l'installation hors tension
C'est le réflexe numéro un. Coupez l'alimentation générale de votre logement depuis le disjoncteur d'abonné. Ensuite, vérifiez avec votre VAT qu'il n'y a plus de courant au niveau de la future connexion du four. Ne jamais travailler sous tension !

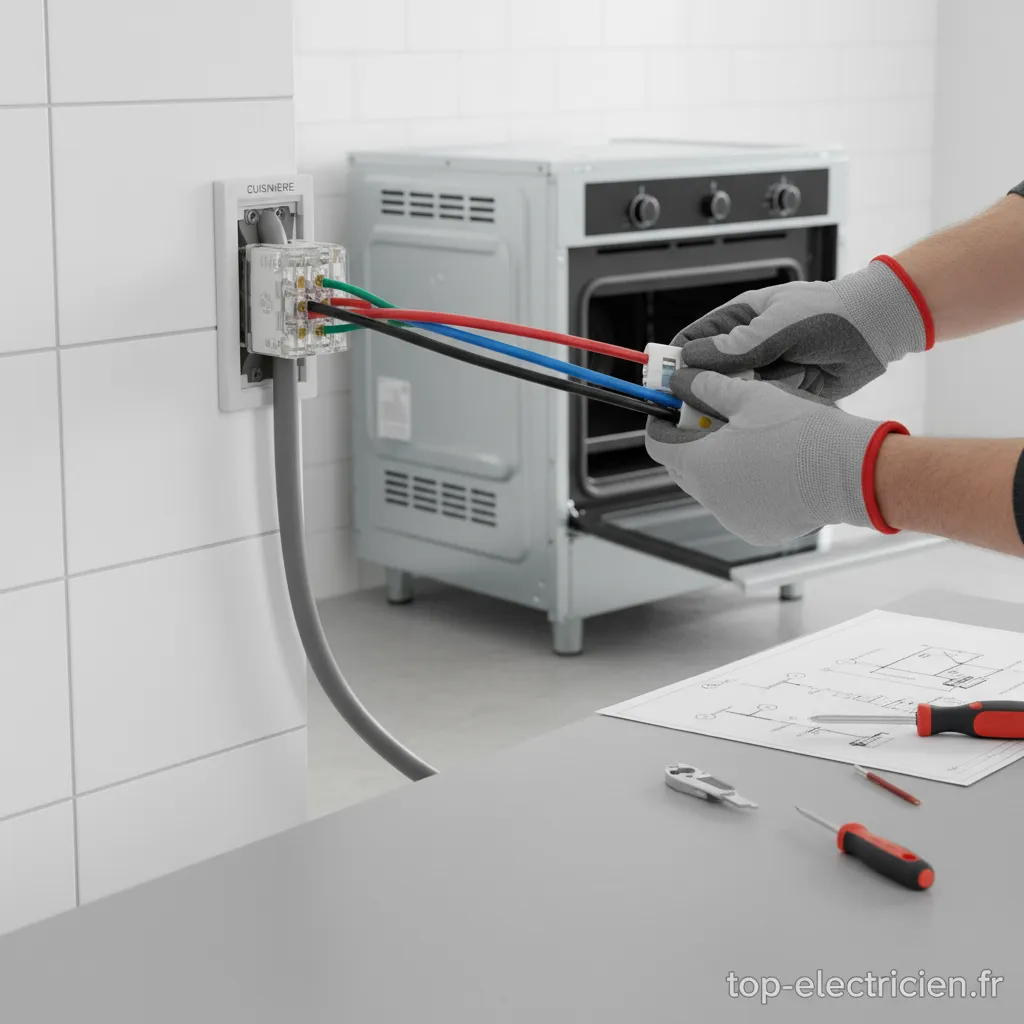

Étape 2 : Le raccordement à la sortie de câble
Le branchement du four électrique se fait via une sortie de câble murale. Dénudez les fils de votre installation (phase, neutre, terre) sur environ 10-12 mm. Connectez-les ensuite au bornier de la sortie de câble en respectant scrupuleusement les couleurs :
- Le fil de Phase (rouge, marron ou noir) sur la borne L.
- Le fil Neutre (bleu) sur la borne N.
- Le fil de Terre (vert et jaune) sur la borne marquée du symbole Terre ( wygląda jak odwrócona litera T z dwiema krótszymi liniami pod nią).
Serrez fermement les vis pour assurer un contact parfait.
Étape 3 : Raccorder le câble d'alimentation du four
Maintenant, occupons-nous du câble du four. Connectez les fils de ce câble au bornier de la sortie de câble, en respectant là aussi le code couleur et les correspondances (Phase avec Phase, Neutre avec Neutre, Terre avec Terre).
Attention : Certains fours sont vendus sans câble d'alimentation. Vous devrez alors vous en procurer un de section 2,5 mm² et le connecter directement au bornier situé à l'arrière de l'appareil avant de le relier à votre sortie de câble murale. L'opération de raccordement du four doit être faite avec soin.
Étape 4 : Finalisation et test
Une fois tous les fils connectés et isolés, vous pouvez fixer le cache de la sortie de câble. Remettez ensuite le courant en réarmant le disjoncteur général. Allumez votre four pour vérifier son bon fonctionnement. Un test simple consiste à lancer un programme de préchauffage pour s'assurer que tout est opérationnel.
Les erreurs à ne pas commettre
- Utiliser une prise standard : Brancher un four sur une prise non dédiée ou une multiprise est extrêmement dangereux.
- Négliger la terre : L'absence de raccordement à la terre vous expose à un risque d'électrocution.
- Mauvaise section de câble : Un câble sous-dimensionné constitue un risque d'incendie majeur. Le branchement du four électrique exige du 2,5 mm².
- Disjoncteur inadapté : Un calibre de 20A est nécessaire pour une protection efficace.
